Eurooppalainen standardi EN 16005 määrittelee kääntöoviautomatiikan käyttöturvallisuusvaatimukset. Standardiin liittyy olennaisena osana sormisuojaus, jolla pyritään estämään sormien puristumis- ja leikkautumisvammat.
Sormisuojaus voidaan toteuttaa oviautomatiikkaan liitetyin turva-anturein, kuten lasersensoreilla, eli tutkilla, joiden valvontakeila tarkkailee ovea ja sen ympäristössä tapahtuvaa liikettä.
Tutkilla toteutetulla sormisuojauksella saadaan turvattua, sekä saranapuoli, että oven sulkeutumisreuna. Tulee kuitenkin muistaa, että kyseessä on elektroninen tutka, joka ei ole 100 %:n varma, vaan voi esim. likaantumisen, virrattomuuden, virheellisen asennuksen, tai yksinkertaisesti virhetoiminnan seurauksena päästää pienet sormet kulkeutumaan väärään paikkaan.
Pelkällä elektronisella sormisuojauksella toteutetussa oviympäristössä tulee lisäksi huolehtia asianmukaisista turvaetäisyyksistä siten, etteivät sormet fyysisesti mahdu oven ja karmin väliin, tai muuten puristu. Mikäli käytetään tutkaan perustuvaa suojausta, tämä käytännössä tarkoittaa erittäin pieniä oven käyntivälyksiä koko oven liikeradan aikana. Toki välystä voidaan jossain tapauksissa pienentää rakenteellisesti.
Sormisuojaus voidaan toteuttaa myös mekaanisesti käyttämällä fyysisiä sormisuojia, jotka asennetaan oven ja karmin välisen saranareunan päälle. Tällaisella mekaanisella sormisuojalla estetään käytännössä, että sormia ei yksinkertaisesti saa laitettua oven väliin (saranapuolelle). Mikäli oviympäristön käyntivälys on turva-anturein varustetussa ovessa liian suuri ja välyksiä pitää pienentää asianmukaiseeen turvaetäisyyteen, on mekaaninen sormisuoja siihen nopea, yksinkertainen ja kustannustehokas, sekä ennen kaikkea valmis ratkaisu.
Standardin mukaan saranapuolen vaara-alueet on suojattava lattiasta mitattuna vähintään 1,9 metrin (1900 mm) korkeuteen saakka, joka tarkoittaa että fyysisen sormisuojan on oltava vähintään 1900 mm pitkä.
Ehdottomasti parhaaseen EN 16005 Standardin mukaiseen sormisuojaukseen päästään käyttämällä, sekä elektronista turva-anturia, kuten lasertutkaa, että mekaanista fyysistä sormisuojaa. Tällöin saranalinja on suojattu varmasti mekaanisella ratkaisulla ja oven käyntipuolta suojaa turvavaloverho, joka käskyttää oviautomatiikkaa.
Meiltä ei oviautomatiikan elektronisia turva-antureita juurikaan löydy, koska niitä löytyy valmiiksi useammalta toimittajalta, kuten Dormakaba, GEZE, ASSA ABLOY, BEA ja HOTRON.
Meiltä sen sijaan löytyy todella laadukkaat ELLEN Finprotect Plus sormisuojat useaaan eri oviympäristöön, sekä usealla eri värivaihtoehdolla.
ELLEN Finprotect Plus sormisuoja sisältää suojaosat oven kummallekin puolelle, joten saranalinja tulee suojattua kauttaaltaan.
Malleja on neljä, 50-90, 90-90, 90-120 ja 120-120, joista infoa jäljempänä.
Perusvärejä ovat valkoinen, harmaa ja musta.
Sormisuojia löytyy kahta korkeutta / pituutta, 1980 mm, joka on ehdottomasti yleisin, sekä 2500 mm.
Mekaanisen sormisuojan ehdottomia valttikortteja ovat:
- Tehokas suojaus
- Asennuksen helppous ja nopeus
- Pitkä elinkaari
- Mekaaninen toiminta, joka ei vaadi säännöllistä huoltoa
- Kustannustehokas verrattuna elektronisiin järjestelmiin
- Löytyy meiltä aina varastosta
Meidän sormisuojat löydät täältä: https://www.lukko.fi/osasto/sormisuojat/

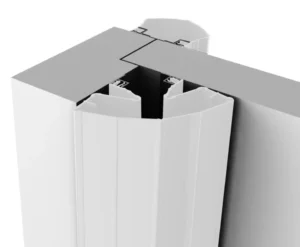

Malli 50-90 soveltuu monipuolisesti käytettäväksi huulletuissa ja huultamattomissa saranoiduissa umpiovissa.

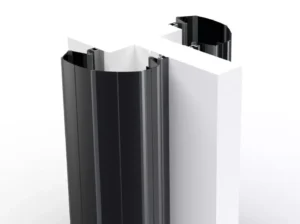

Malli 90-90 soveltuu monipuolisesti käytettäväksi huulletuissa ja huultamattomissa saranoiduissa umpiovissa. 90-90 malli on virallisesti tarkoitettu heilurioville, mutta sitä voidaan käyttää kuten 50-90 mallia, joiden lisäksi soveltuu haastavimpiinkin kohteisiin.

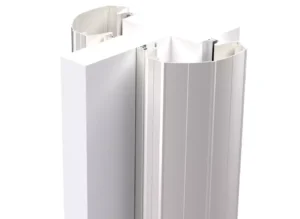

Malli 90-120 soveltuu monipuolisesti käytettäväksi huulletuissa ja huultamattomissa saranoiduissa ovissa, puuovissa ja metalliprofiiliovissa. Virallisesti 90-120 malli on suunniteltu metalliprofiilioville, joissa saranointi saattaa aiheuttaa haasteita, jonka lisäksi oven avautumiskulma ja karmirakenteen malli tuovat omat haasteensa sormisuojaa valittaessa.

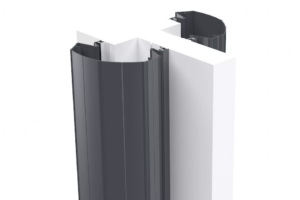

Malli 120-120 soveltuu monipuolisesti käytettäväksi metalliprofiiliovissa, porteissa ja muissa ovissa, joissa esim. karmisyvyys, tai saranointi on poikkeuksellinen. Mikäli sormisuojan mitat vain antavat myöden, eli ne on oveen ja karmiin asennettavissa, tämä malli soveltuu melkein minkälaiseen oveen tahansa.
